RM hidrolik silindir başlıkları

RM Serisi

RM SERİSİ / ÜRÜN GENEL BAKIŞ

Ürün Detayları

RMY hidrolik silindir başlığı

RMY • Teknik Bilgiler

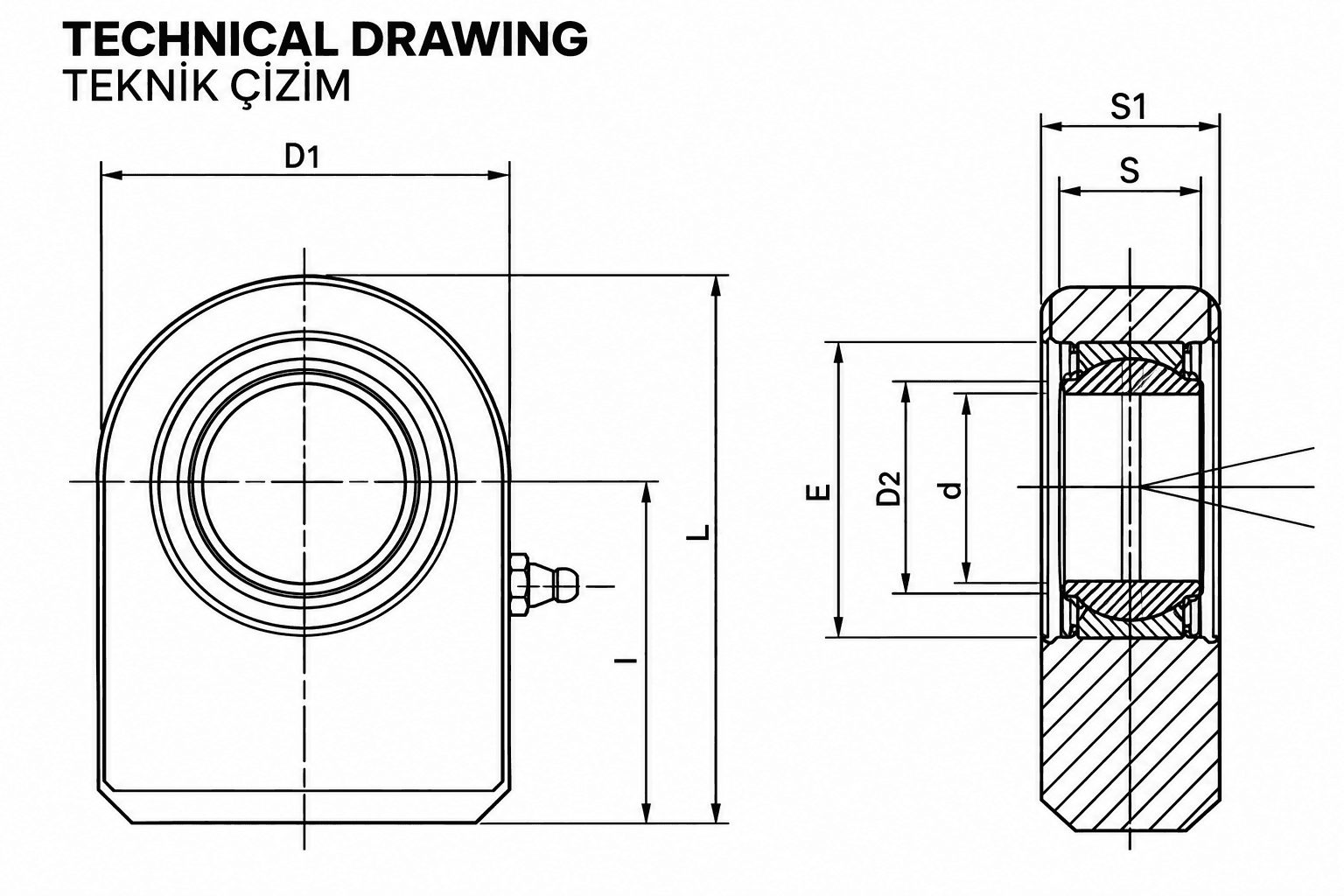

Ölçü tablosu ve teknik çizim.

RMY / ÜRÜN & TEKNİK ÖLÇÜLER

CODE	d	S	l	D1	D2	E	D4	S1	L	L1	α
TK20	20	16	38	53	27.5	35	4	13	64.5	3	9
TK25	25	20	45	64	33.5	42	4	17	77	4	7
TK30	30	22	51	73	40	47	4	19	87.5	4	6
TK35	35	25	61	82	47	55	4	21	102	4	6
TK40	40	28	69	92	52	62	4	23	115	5	7
TK45	45	32	77	102	58	68	6	27	128	5	7
TK50	50	34	88	112	62	75	6	30	144	6	6
TK60	60	44	100	137	70	90	6	38	167.5	8	6
TK70	70	49	115	161	80	105	6	42	195	10	6
TK80	80	55	141	180	95	120	6	47	231	10	6

RMV • Teknik Bilgiler

RMV hidrolik silindir başlığı

Ölçü tablosu ve teknik çizim.

RMV / ÜRÜN & TEKNİK ÖLÇÜLER

CODE	d	S	l	D1	D3	E	S1	L	F(M)	α
TR20	20	16	50	56	25	35	21	80	16x1,5	9
TR25	25	20	50	56	25	42	23	80	16x1,5	7
TR30	30	22	60	64	32	47	28	94	22x1,5	6
TR35	35	25	70	78	40	55	30	112	28x1,5	6
TR40	40	28	85	94	49	62	35	135	35x1,5	7
TR50	50	35	105	116	61	75	40	168	45x1,5	6
TR60	60	44	130	130	75	90	50	200	58x1,5	6
TR70	70	49	150	157	86	105	55	232	65x1,5	6
TR80	80	55	170	178	105	120	60	265	80x2	6
TR90	90	60	210	210	124	130	65	323	100x2	5

RMK hidrolik silindir başlığı

RMK • Teknik Bilgiler

Ölçü tablosu ve teknik çizim.

RMK / ÜRÜN & TEKNİK ÖLÇÜLER

CODE	d	S	l	D1	D2	S1	L	α
TF20	20	16	38	50	35	19	63	9
TF25	25	20	45	55	42	23	72.5	7
TF30	30	22	51	65	47	28	83.5	6
TF35	35	25	61	83	55	30	102.5	6
TF40	40	28	69	101	62	35	119	7
TF45	45	32	77	111	68	40	132	6
TF50	50	35	88	123	75	40	149.5	6
TF60	60	44	100	140	90	50	170	6
TF70	70	49	115	164	105	55	197	6
TF80	80	55	141	180	120	60	231	6
TF90	90	60	150	226	130	65	263	5
